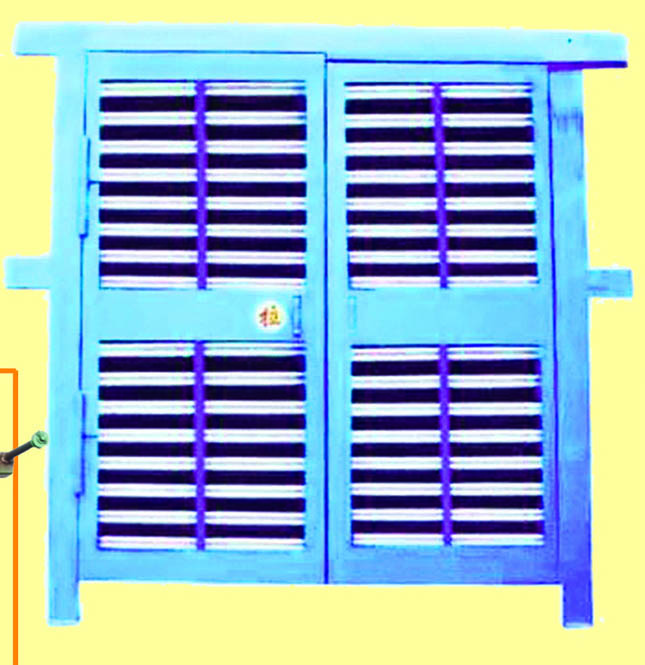

矿用调节风门调节对矿井总风量的影响

矿用调节风门调节法使风网总风阻增加 , 如果主要扇风机特性曲线不变 ,总风量会减少 。 因此 ,在一定条件下可能达不到风量调节的预期效果 。

增加调节风窗后 ,对矿井总风量的影响很大 ,如图[ 1 ]1所示 ,已知主扇风压曲线 I和两分支的风阻曲线 R1 、 R2, 并联风网的总风阻曲线 R。R 与 I交点a即为主要扇风机实际工况点 , 自 a 作垂线和横坐标相交 , 得出矿井总风量 Q。从 a 作水平线和 R1 、R2 交于 b 、c两点 , 由这两点作垂线分别得两风路的风量 Q1 和 Q2 。 如 1 风路中安设风阻为 Rk 的调节风窗 , 则该风路的总风阻为 R ′ 1= R1+ Rk 。在图上绘出 R ′ 1 曲线 , 并绘出 R ′1 和 R2 并联的风阻曲线R ′ 。 由 R ′ 与 I的交点 a ’ 得出调节后的矿井总风量Q ′ 。 由 a ′ 作水平线交 R ′ 1 和 R2 于 b’ 和 c’ , 自这两点得出风量分别为 Q ′ 1 和 Q ′2。

据图 1可见 ,当主要扇风机性能不变时 ,由于矿井总风阻增加 ,使总风量减少 ,其减少值为 Δ Q = Q Q ′ , m3/ s ;安装调节风门的分支中风量也减少 ,其减少值为 Δ Q1= Q1 - Q ′ 1, m3/ s ; 另一分支风量增加 ,其增加值为 Δ Q2=Q ′ 2 - Q2, m3/ s 。 从图中可以分析 ,通风网路中安没调节风窗以后 , 1 分支风路减少的风量并未全部增加到另一风路中去 ,而是减少的多、 增加的少 , 两者之间的差值等于总
